- PFC
- LLC
- 全橋
600V/650V/700V SJ MOS
基于革命性超結 (SJ) 原理設計，使用先進的多次外延（Multi-EPI）工藝技術制造，擁有更優的EMI特性，更容易通過安規認證；超低導通電阻和結電容，有效降低導通損耗和開關損耗，效率高，發熱小，可以適應更高的開關頻率。

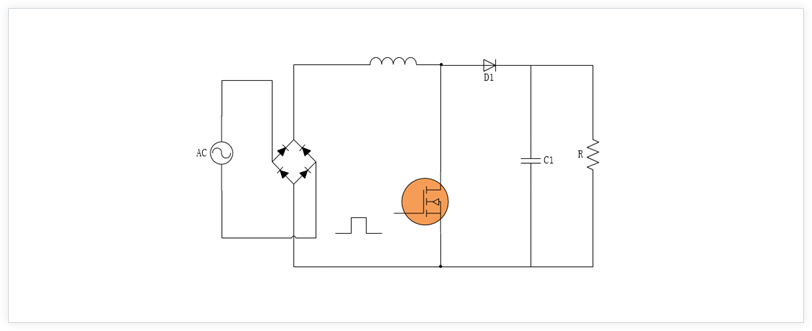

PFC（功率因數校正）拓撲常見的工作模式有CCM電流連續型、DCM不連續型和CRM臨界型三種，PFC拓撲對MOS管的要求比較高，在保證系統效率和溫升的條件下，要盡可能的提升系統穩定性用來改善電子或電力設備裝置的功率因素，用于提高配電設備及其配線的利用率,以降低設備的裝置容量；
紫光微可以提供 600V，650V ，700V 的多次外延（ Multi-EPI ）SJMOS，PFC可選擇。
| 功率范圍 | 產品型號 |
|---|---|
| 200W | TPA60R330M |
| TPA65R560M | |
| TPA70R360M | |
| TPA73R400M | |
| 500W | TPA60R160M |
| TPA65R170M | |
| TPA70R170M | |
| TPA73R190M | |
| 2000W | TPV60R080M |
| TPV65R090A | |
| TPV70R090M | |
| 5000W+ | TPA65R040M |
| TPV65R044MFD | |
| TPV70R090M |
600V/650V帶FRD的Multi-EPI SJ MOS
帶FRD的Mutli EPI-SJ MOS可用于諧振全橋電路應用，具有高速快恢復二極管（FRD），短的反向恢復時間（Trr），適用于當再生電流流經主體二極管時會導致恢復損耗的應用。
LLC拓撲常用于大功率諧振式變換器，是150W至1.6kW應用的理想選擇。因采用零電壓開關（ZVS）而實現了非常高的工作效率，在大幅度減小開關損耗的同時還可以有更高的功率密度，可廣泛應用于服務器電源、電動汽車充電樁等領域
無錫紫光微提供的BV為650V的MutliEPISJ-MOS可用于諧波半橋電源應用,也提供具有高速快恢復二極管（FRD）的MutliEPISJ-MOS，且二極管具有短的反向恢復時間（Trr），適用于當再生電流流經主體二極管時會導致恢復損耗的應用
| 產品系列 | 產品型號 |
|---|---|
| Multi-EPI SJ | TPB60R090MFD |
| TPR60R120MFD | |
| TPA60R170MFD | |
| TPA60R260MFD | |
| TPD60R360MFD | |
| TPA60R600MFD | |
| TPA65R100MFD |
600V/650V帶FRD的Multi-EPI SJ MOS
帶FRD的Mutli EPI-SJ MOS可用于諧振全橋電路應用，具有高速快恢復二極管（FRD），短的反向恢復時間（Trr），適用于當再生電流流經主體二極管時會導致恢復損耗的應用。
逆變電路工作原理開關T1、T4閉合，T2、T3斷開: 開關T1、T4斷開，T2、T3閉合當以頻率fS交替切換開關T1、T4和 T2 、T3 時 ， 則 在 負載電 阻 R上 獲 得交變電壓波形(正負交替的方波)，其周期 Ts=1/fS，這樣，就將直流電壓變成了交流電壓
| 產品系列 | 產品型號 |
|---|---|
| Multi-EPI SJ | TPW60R040MFD |
| TPB60R090MFD | |
| TPA60R170MFD | |
| TPA60R260MFD | |
| TPW65R044MFD | |
| TPA65R100MFD | |
| TPP65R135MFD | |
| TPA65R190MFD | |
| TPA65R300MFD |
